完成“设置”工步后（详见设置教程），即可另起一行添加“如果工步”接下来在如果条件后选择“增加表达式”条件，然后再“Go to：完成”后面的空白处双击，此时“表达式”信息窗口弹出并可编辑。

1，设置焦点：单个全局变量名均在此区域（包括30个用户可自定义的变量），双击变量名称，使得出现在右侧的“表达式编辑”框内；

2，表达式名称：框内可自定义字符和汉字；

3，表达式编辑：为用户自定义编辑的表达式，在左侧全局变量区域选择所需的变量名，双击即可；添加多个变量和通过四则运算法则使得形成一个表达式；注意事项可参考设置工步表达式编辑：

如：3*Ah*(VolMax-VolMin)*(CurMax+CurMin)/User2，不能输入为：3Ah(VolMax-VolMin)(CurMax+CurMin)/User1，输入时“*”不能省略；且当表达式中有自定义变量“User2”时，在表达式工步前面必须有设置工步在User2中保存了一个参数值

4，编辑结果：如果算法错误，则会在编辑结果框内提示错误代码，并弹窗警告错误。

表达式编辑中部分参数的含义参考：

Voltage(电压)：通道当前电压值

VolMax(最高电压):通道在当前工步下的最高电压

VolMin(最低电压):通道在当前工步下的最低电压

StepTime(时间)：当前工步运行的时间

TestTime(工步总测试时间)：通道从启动时开始计算，到目前为止运行的时间值

Ah(容量):通道从运行开始计算，到目前为止，通道容量的累积值；即通道从启动时开始计算，刚启动时容量为0，充电容量增加，放电容量减小

Wh(能量):通道从运行开始计算，到目前为止，通道能量的累积值；即通道从启动时开始计算，刚启动时能量为0，充电容量增加，放电容量减小

应用实例1：

详细设置工步见下图：

工步3下设置：全局变量名：User1；表达式名称：C0；表达式编辑：DischargeAh；

工步8下设置：全局变量名：User2；表达式名称：净放电容量1；表达式编辑：DischargeAh-ChargeAh；

工步10下设置：全局变量名：User3；表达式名称：净放电容量C2；表达式编辑：DischargeAh-ChargeAh；

工步12下设置；全局变量名：User4；表达式名称：净放电容量C3；表达式编辑：DischargeAh-ChargeAh；

工步12 下如果：表达式名称0.75C0-C1-C2-C3；表达式编辑：0.75*User1-User2-User3-User4

工步12下也可以不用设置工步，此时“表达式编辑”应修改为0.75*User1-User2-User3-（DischargeAh-ChargeAh）

应用实例2：

容量衰减

1，Rest 5min

2，1A  CCCV 到电压4.2V 0.2A时截止

3，Rest 5min

4，1A  DC  到电压2.8V  放电容量C0

5，Rest 5min

6，1A  CCCV 到电压4.2V 0.2A时截止

7，Rest 5min

8，1A  DC 到电压2.8V   放电容量C1

9，Rest 5min  当C1小于C0的80%时循环结束，跳到工步11

10，循环 跳回6工步

11，Rest 5min

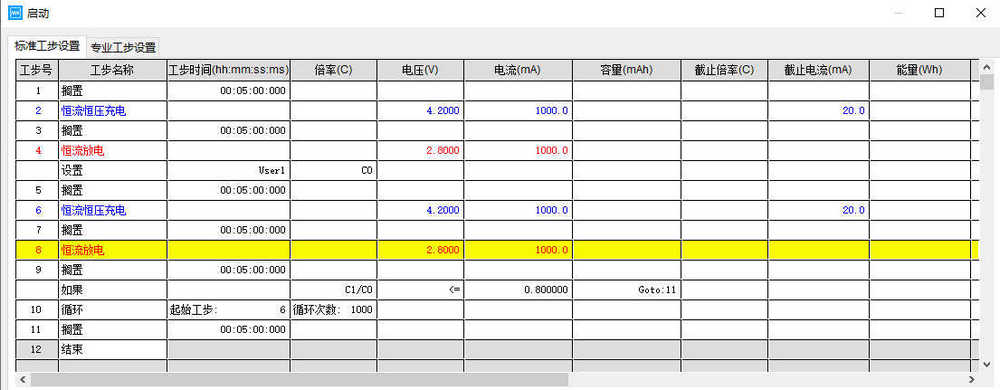

编辑工步如下图所示：

针对于第4工步和第9工步的“设置”和“如果”：

1，定义User1的名称为“C0”并且变量为“DischargeAh”，此时User1=DischargeAh，设置User1等于该工步的放电容量；

2，输入表达式名称“C1/C0”，在“表达式编辑”框内添加表达式，此时的含义是上一工步的放电容量除以第4步的容量（先前以自定义好名称为User1）；在第9工步中选择逻辑判断式，小于等于0.8即上一工步的放电容量除以第四步的容量跳出循环，跳转到第11工步，然后完成。

注意：当前工步参数是随时间变化而变化的，上一工步或上一循环的参数因已经完成，参数值是固定的。如上图，如果在第8工步下面设置：DischargeAh/User1<0.8,则工步刚开始就会跳转，因为放电工步刚运行时的放电容量为0.
